W II kwartale 2020 roku zakończyliśmy projekt gniazda obrzynania pryzmy, który obejmował: zaprojektowanie, wykonanie, dostawę oraz montaż i uruchomienie gniazda obrzynania pryzmy o długości pryzmy minimalnej 730mm a maksymalnej 5000mm. Wszystkie urządzenia są wykonane przez producenta czeskiego STOERI MANTEL oraz TOS SVITAVY, którzy gwarantują pełną synchronizację wszystkich urządzeń zawartych w ofercie. Gniazdo wyposażone jest w stół poprzeczny na który spadają pryzmy z traka taśmowego. Pryzma pojedynczo jest transportowana na stół podawczy pilarki poprzecznej UKS 1000 OPTIM, gdzie wracający popychacz skanuje określoną pryzmę i zostaje cięta wg założonych wytycznych operatora. Po cięciu materiał jest transportowany na stół odbiorczy za piłą oraz zostaje poprzez wyrzutniki transportowany na rolki grawitacyjne gdzie swobodnie opuszcza przenośnik kierując na poprzeczne urządzenie podawcze DWS-4, które ma za zadanie wpuszczenie pryzmy na centrownik tylko 1 pryzmy, pozostałe czekają na transport do urządzenia centrującego DWS-3. Na tym urządzeniu DWS-3 pryzma zostaje wycentrowana do boku podajnika i jest wprowadzona (na tym etapie może jeszcze ręcznie operator zrobić korekcję centrowania) do wielopiły PWR 421. Po wyjściu z wielopiły gotowe elementy są odbierane ręcznie i odkładane na paletę. Obsługa takiej linii wymaga 3-4 osób/ 1 osoba do piły poprzecznej + 1 osoba do wielopiły i centrownika oraz 1-2 osoby do układania materiału głównego po wielopile.
Doradztwo techniczne:
Mariusz Chrzan +48 509 282 571 chrzan@penny-gondek.pl
Gondek Jan +48 502 308 556 gondek@penny-gondek.pl
Galeria:
|
|

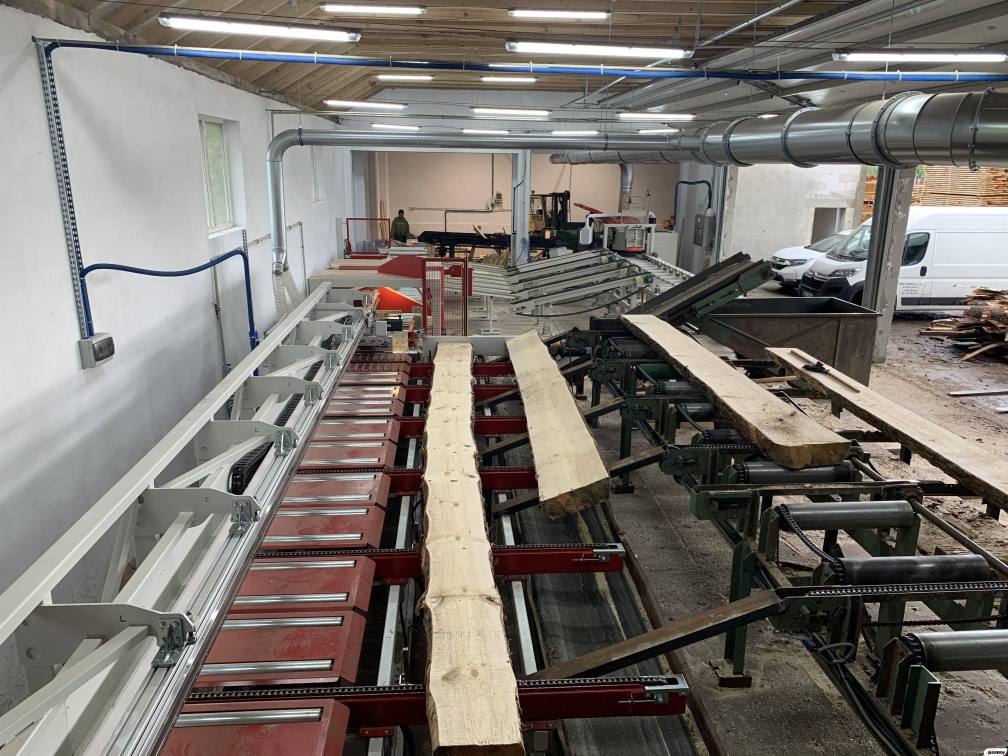

 Stół podawczy poprzeczny |
 Stół podawczy piły poprzecznej UKS |
 węzeł podawania |
 pulpit wielopiły PWR 421 oraz DWS |
 instalacja odpylająca |
 centrownik DWS-3 |
 UKS na etapie produkcji |
 węzeł podawania do wielopiły |
 pulpit sterowniczy UKS |
